A10LB,A20LB,A30LB,A35LB,A38LB,A40LB,A45LB,A48LB,A50LB,A55LB,A60LB,A65LB,A68LB
裝配產線工具
自動停止
扳手起子式
0.5~280kgf-cm / 0.05~28.0Nm
| SKU: | |
|---|---|
| 狀態： | |
| 數量： | |
交錯軌道離合器，精度高達±3%。
外調扭力設計，單手操作輕鬆便捷。
扭力固定系統，快速調整或選擇不使用固定環。
專利馬達，提供高30%馬力，低噪音、低震動。
交錯軌道離合器，精度高達±3%。
外調扭力設計，單手操作輕鬆便捷。
扭力固定系統，快速調整或選擇不使用固定環。
專利馬達，提供高30%馬力，低噪音、低震動。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
A10LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
A20LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
A30LB | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
A35LB | 2200 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
A38LB | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
A40LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
A45LB | 800 | 520 | 210 | 31 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
A48LB | 1700 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
A50LB | 1400 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
A55LB | 1000 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
A60LB | 550 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
A65LB | 300 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
A68LB | 250 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
A10LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
A20LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
A30LB | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
A35LB | 2200 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
A38LB | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
A40LB | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
A45LB | 800 | 520 | 210 | 31 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
A48LB | 1700 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
A50LB | 1400 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
A55LB | 1000 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
A60LB | 550 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
A65LB | 300 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
A68LB | 250 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。

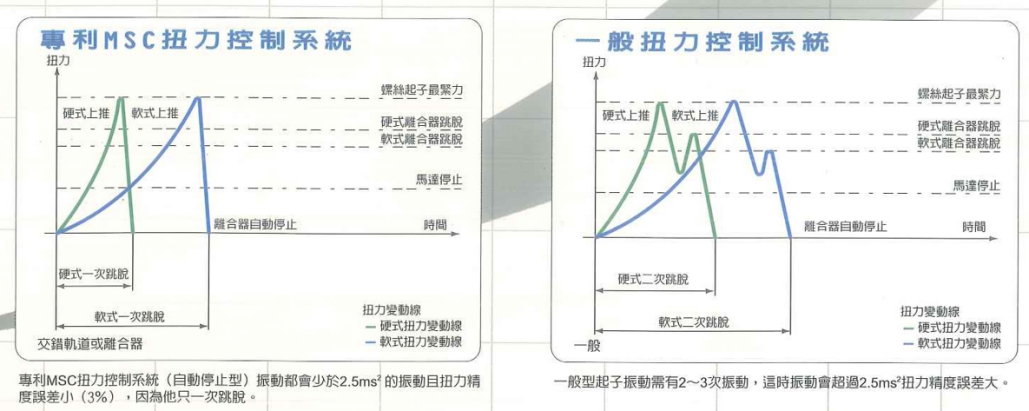

一次跳脫、低誤差，扭力重復精度±3%
一次跳脫、低誤差，扭力重復精度±3%
Q1：如何更換氣閥軸彈簧(僅限LB&AB機種)?
A：請參照氣動工具拆解教學｜氣閥軸彈簧拆卸＋安裝完整流程影片。
Q2：操作工具時應注意什麼扭力使用原則？
A：為確保零件耐用及延長工具壽命， 建議操作時的工作扭力，勿超過工具最大扭力值的70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
Q3：工具的建議操作扭力是多少？如何挑選合適型號？
A：為確保零件耐用並延長工具壽命，建議操作時的工作扭力不要超過工具最大扭力值的 70%。例如，若本工具最大扭力為 40N·m，則建議實際操作扭力控制在 30N·m 以內。
例：若客戶的實際工作需求為 40N·m，建議升級選用更高扭力型號，如 A74000ABSF 或 A74500ABSF，以確保工具在安全範圍內穩定運作，並延長使用壽命。
Q4：如何切換正反轉方向？
A：請平緩操作正反轉開關（R：正轉／L：反轉），即可設定馬達旋轉方向。切換前建議先停止工具運作。
Q1：如何更換氣閥軸彈簧(僅限LB&AB機種)?
A：請參照氣動工具拆解教學｜氣閥軸彈簧拆卸＋安裝完整流程影片。
Q2：操作工具時應注意什麼扭力使用原則？
A：為確保零件耐用及延長工具壽命， 建議操作時的工作扭力，勿超過工具最大扭力值的70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
Q3：工具的建議操作扭力是多少？如何挑選合適型號？
A：為確保零件耐用並延長工具壽命，建議操作時的工作扭力不要超過工具最大扭力值的 70%。例如，若本工具最大扭力為 40N·m，則建議實際操作扭力控制在 30N·m 以內。
例：若客戶的實際工作需求為 40N·m，建議升級選用更高扭力型號，如 A74000ABSF 或 A74500ABSF，以確保工具在安全範圍內穩定運作，並延長使用壽命。
Q4：如何切換正反轉方向？
A：請平緩操作正反轉開關（R：正轉／L：反轉），即可設定馬達旋轉方向。切換前建議先停止工具運作。
