T10MB/O.E.,T20MB/O.E.,T30MB/O.E.,T35MB/O.E.,T38MB/O.E.,T40MB/O.E.,T45MB/O.E.,T48MB/O.E.,T50MB/O.E.,T55MB/O.E.,T60MB/O.E.,T65MB/O.E.,T68MB/O.E.
自動化工業工具
自動停止
自動化通氣起子式
0.5~280kgf-cm / 0.05~28.0Nm
| SKU: | |
|---|---|
| 狀態： | |
| 數量： | |
二孔通風啟動，僅正轉(鎖螺絲)，環保型。
當負載到達預先設定的扭力值，空氣馬達會自動停止。
此自動化氣動螺絲起子採用鐵製中外座，適合自動化機台使用。
獨特色彩管理系統以簡易顏色識別不同扭力範圍，強化扭力品質管理。
二孔通風啟動，僅正轉(鎖螺絲)，環保型。
當負載到達預先設定的扭力值，空氣馬達會自動停止。
此自動化氣動螺絲起子採用鐵製中外座，適合自動化機台使用。
獨特色彩管理系統以簡易顏色識別不同扭力範圍，強化扭力品質管理。

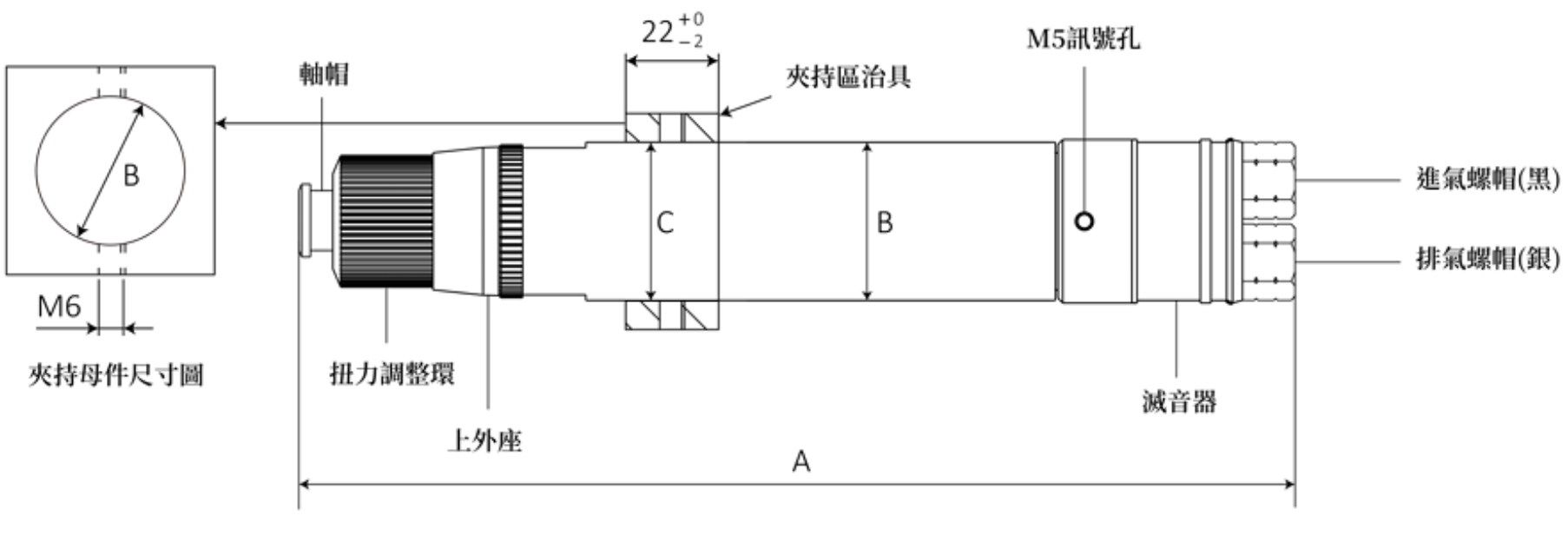

型號 | 無載轉速 | 重量 | 尺寸 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |||
A | B | C | 機械牙 | 自攻牙 | ||||||||
rpm | g | mm | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
T10MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/O.E. | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/O.E. | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/O.E. | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/O.E. | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/O.E. | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/O.E. | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/O.E. | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/O.E. | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 無載轉速 | 重量 | 尺寸 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |||
A | B | C | 機械牙 | 自攻牙 | ||||||||
rpm | g | mm | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
T10MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/O.E. | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/O.E. | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/O.E. | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/O.E. | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/O.E. | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/O.E. | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/O.E. | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/O.E. | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
PLC自動化工具可連接M5訊號孔做精準的扭力控制，並防止浮鎖、滑牙或漏鎖狀況。
當負載到達預先設定的扭力值，氣動起子離合器會跳脫且馬達會自動停止運轉。
配置管路時，需裝置濾水器、調壓閥及注油器等設備。
氣壓管徑選用與使用的工作氣壓，請參照氣動起子的規格表。
裝設自動化工具，需裝設快速排氣閥，確保工具不受管路氣壓干擾。
使用壓力感測器(Pressure sensor)連接氣動起子的M5訊號接頭。
【注意】O.E.環保型工具的黑色進氣孔為進氣，銀色為排氣，若將進排氣方向裝反將會影響馬達運轉。
【注釋】
| 代號 | 零件名稱 |
| P | 氣壓源 |
| A | 濾水器 |
| B | 調壓閥 |
| C | 注油器 |
| D | 電磁閥 |
| E | 快速排氣閥 |
| F | M5壓力感測器 |
| S | 氣動起子 |
| X1 | 1/4" PT銀色六角排氣孔 |
| X2 | 1/4" PT黑色六角進氣孔 |
| M5 | M5訊號孔 |
PLC自動化工具可連接M5訊號孔做精準的扭力控制，並防止浮鎖、滑牙或漏鎖狀況。
當負載到達預先設定的扭力值，氣動起子離合器會跳脫且馬達會自動停止運轉。
配置管路時，需裝置濾水器、調壓閥及注油器等設備。
氣壓管徑選用與使用的工作氣壓，請參照氣動起子的規格表。
裝設自動化工具，需裝設快速排氣閥，確保工具不受管路氣壓干擾。
使用壓力感測器(Pressure sensor)連接氣動起子的M5訊號接頭。
【注意】O.E.環保型工具的黑色進氣孔為進氣，銀色為排氣，若將進排氣方向裝反將會影響馬達運轉。
【注釋】
| 代號 | 零件名稱 |
| P | 氣壓源 |
| A | 濾水器 |
| B | 調壓閥 |
| C | 注油器 |
| D | 電磁閥 |
| E | 快速排氣閥 |
| F | M5壓力感測器 |
| S | 氣動起子 |
| X1 | 1/4" PT銀色六角排氣孔 |
| X2 | 1/4" PT黑色六角進氣孔 |
| M5 | M5訊號孔 |
Q1：如何調整工具扭力大小？
A：請旋轉扭力調整環：
- 往右轉 → 扭力增加（緊）
- 往左轉 → 扭力減少（鬆）
注意：由於工具扭力較大，請將工具夾持於虎鉗上進行調整。若操作不當，可能造成工具損壞。
Q2：安裝管接頭前有什麼注意事項？
A：請先確認管內無異物，並確保接頭乾淨無損。正確安裝可避免氣壓異常與工具故障。
Q3：如何規劃空氣管道？
A：空氣管道分為主氣管、分支氣管與氣壓管：
- 主氣管壓力建議維持在 7–9 kg/cm²，內徑需達 1 英吋以上。
- 氣壓管長度建議不超過 3 公尺（展開直線計算）。
- 壓力由三點組合或調壓閥調整，請參考工具說明書中的《氣壓與最小管徑》規格表。
若現場環境無法改善導致壓力不足，建議選購扭力更大的型號。
Q4：如何維持氣壓管路的清潔？
A：請定期清潔管路與快速接頭，避免水氣與灰塵堆積。長期忽略清潔會導致管路內徑縮小，影響氣流與工具效能。
Q1：如何調整工具扭力大小？
A：請旋轉扭力調整環：
- 往右轉 → 扭力增加（緊）
- 往左轉 → 扭力減少（鬆）
注意：由於工具扭力較大，請將工具夾持於虎鉗上進行調整。若操作不當，可能造成工具損壞。
Q2：安裝管接頭前有什麼注意事項？
A：請先確認管內無異物，並確保接頭乾淨無損。正確安裝可避免氣壓異常與工具故障。
Q3：如何規劃空氣管道？
A：空氣管道分為主氣管、分支氣管與氣壓管：
- 主氣管壓力建議維持在 7–9 kg/cm²，內徑需達 1 英吋以上。
- 氣壓管長度建議不超過 3 公尺（展開直線計算）。
- 壓力由三點組合或調壓閥調整，請參考工具說明書中的《氣壓與最小管徑》規格表。
若現場環境無法改善導致壓力不足，建議選購扭力更大的型號。
Q4：如何維持氣壓管路的清潔？
A：請定期清潔管路與快速接頭，避免水氣與灰塵堆積。長期忽略清潔會導致管路內徑縮小，影響氣流與工具效能。
