T-MPRB系列 | 自動化氣動起子 - 三孔通風

▲   規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。

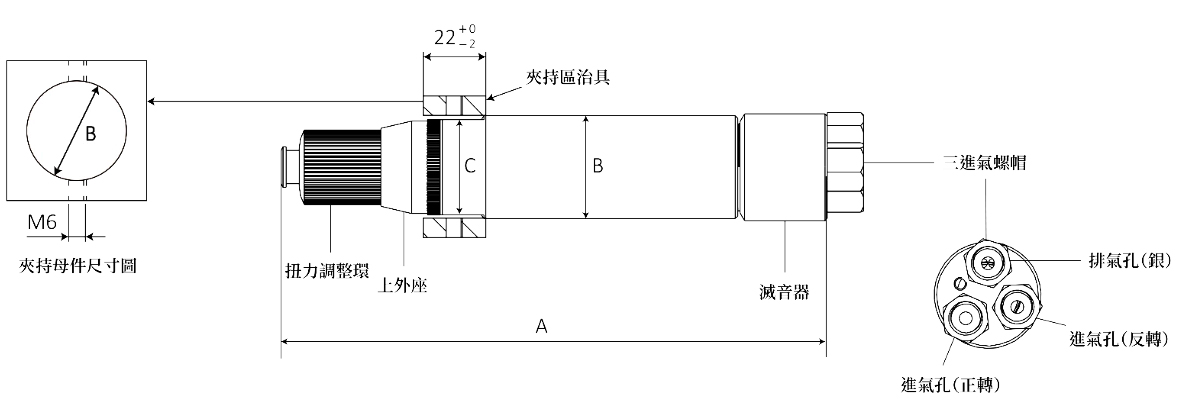

產品構造

安裝說明

• PLC自動化工具可連接M5訊號孔做精準的扭力控制，並防止浮鎖、滑牙或漏鎖狀況。

• 當負載到達預先設定的扭力值，氣動起子離合器會跳脫且馬達會自動停止運轉。

• 配置管路時，需裝置濾水器、調壓閥及注油器等設備。

• 氣壓管徑選用與使用的工作氣壓，請參照氣動起子的規格表。

• 裝設自動化工具，需裝設快速排氣閥，確保工具不受管路氣壓干擾。

• 使用壓力感測器(Pressure sensor)連接氣動起子的M5訊號接頭。

【注意】三孔工具的一孔黑色進氣孔為進氣正轉(鎖螺絲)，一孔黑色進氣孔為進氣反轉(退螺絲)，銀色為排氣，若將進排氣方向裝反將會影響馬達運轉。

【注釋】

• Q1：操作時的工作扭力應控制在什麼範圍？

  A：為確保零件耐用並延長工具壽命，建議操作時的工作扭力不要超過工具最大扭力值的 70%。此範圍可有效降低零件耗損率，提升工具穩定性。




• Q2：M&L工具的保固期限是多久？

  A：本公司所生產之工具保固期限為：- 自交貨日起一年，或操作次數達一百萬次，以先到者為準。




• Q3：氣動工具掉落會有什麼影響？

  A：突然掉落或碰撞可能造成工具損壞，甚至影響內部零件精度。為了安全與工具壽命，操作期間請務必穩握工具，避免鬆手或滑落。




• Q4：如何切換正反轉方向？

  A：請平緩操作正反轉開關（R：正轉／L：反轉），即可設定馬達旋轉方向。切換前建議先停止工具運作。
